Características del producto
· Perfil de gama media de 89 mm — más ancho que la barra de agarre solo HR-038; más compacto que el rango estándar de 140 mm; cubre la zona principal de contacto con equipos en las paredes de pasillo hospitalario
· Banda interna de absorción de choque de goma — instalada dentro del perfil entre el recubrimiento de PVC y el núcleo de aluminio; absorbe la energía de colisión del equipo; reduce el ruido y el estrés en la superficie de la pared por el tráfico del pasillo
· Núcleo de aleación de aluminio — opciones de grosor de 1,2 mm / 1,4 mm / 1,6 mm; capacidad de carga de 200 kg/m en todas las especificaciones de grosor
· Recubrimiento de PVC antibacteriano, ignífugo, impermeable, resistente a químicos — especificación completa de superficie sanitaria
· Coincidencia de color personalizada Pantone — colores personalizados disponibles; colores estándar en stock
· Secciones estándar de 4 m, 1–6 m personalizadas disponibles
· Instalación con soportes de retenedor de aluminio con herrajes ocultos
Especificaciones del producto
| Parámetro | Especificación |
|---|
| Modelo | HR-089 |

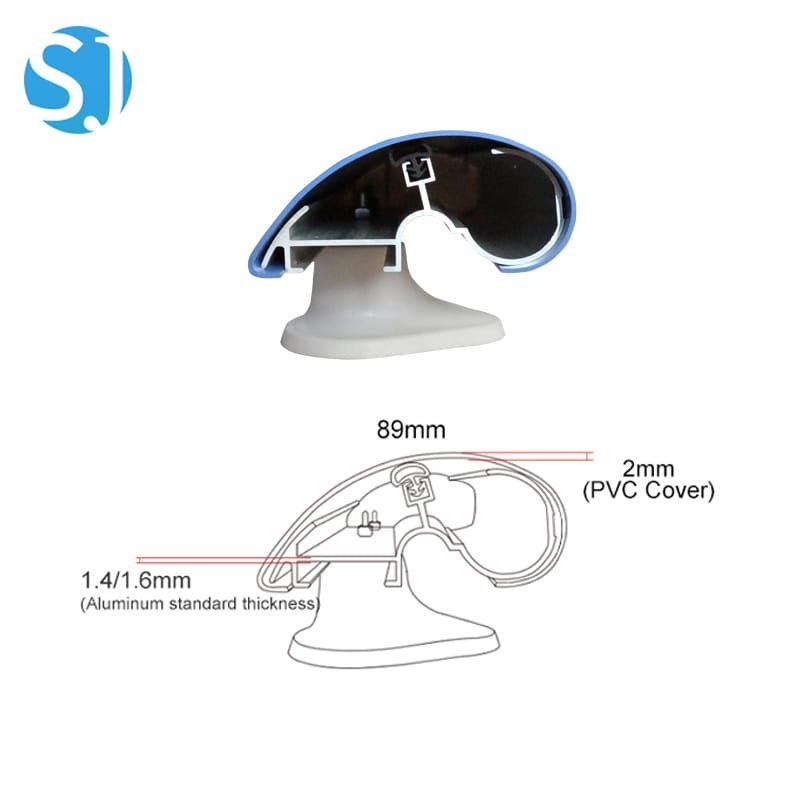

| Ancho del perfil | 89 mm |
| Longitud estándar | 4000 mm (1–6 m personalizada) |

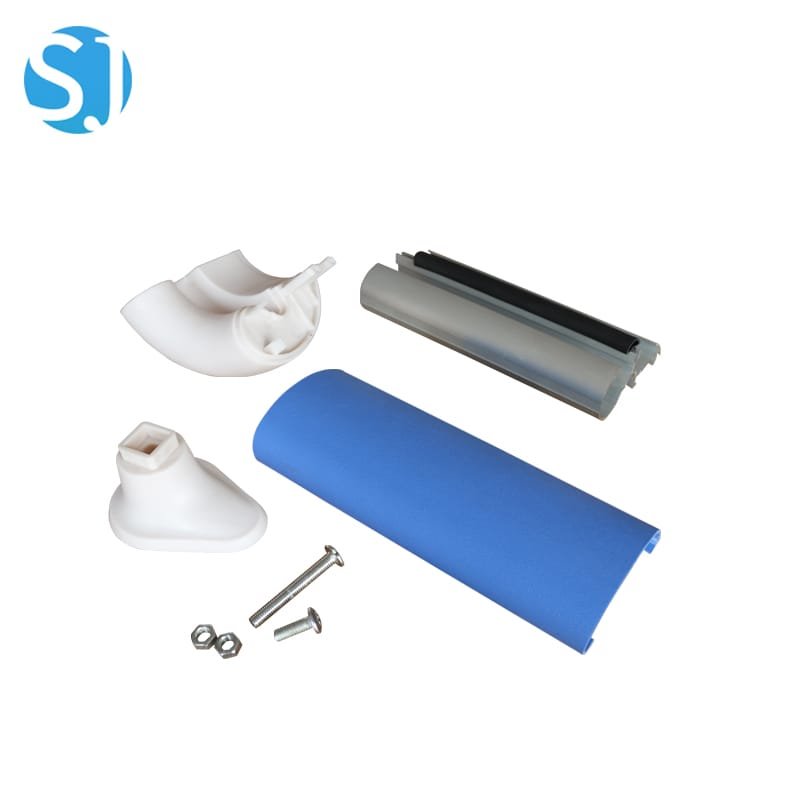

| Construcción | Núcleo de aleación de aluminio + recubrimiento de PVC + tapa final ABS + banda de absorción de choque de goma |
| Grosor del aluminio | 1,2 mm / 1,4 mm / 1,6 mm (especificar en el pedido) |
| Recubrimiento PVC/ABS | Ignífugo, antibacteriano, resistente al desgaste |
| Características de superficie | Resistente a rayones, impermeable, resistente a químicos, fácil de limpiar |
| Opciones de color | Coincidencia personalizada Pantone; colores estándar disponibles |
| Método de instalación | Perforación con soportes de retenedor de aluminio |
| Capacidad de carga | 200 kg/m |
| Aplicaciones | Pasillos hospitalarios, habitaciones de pacientes, escaleras, áreas de examen, centros de rehabilitación, residencias de ancianos, escuelas |
| Embalaje | 4 m/pieza, embalaje de exportación estándar |
Aplicaciones
· Pasillos hospitalarios secundarios y pasillos de acceso a habitaciones de pacientes — donde el ancho del pasillo o consideraciones presupuestarias hacen menos adecuados los perfiles de 140 mm en adelante
· Pasillos de centros de rehabilitación — el perfil de gama media proporciona soporte de agarre práctico para pacientes ambulatorios en rehabilitación
· Pasillos escolares y edificios educativos — ancho de protección de pared adecuado para el tráfico escolar sin el peso visual de los perfiles de grado hospitalario de 140 mm en adelante
· Pasillos de clínicas ambulatorias — pasillos clínicos de uso más ligero donde el tráfico principal es de pacientes ambulatorios en lugar de movimiento de camas y equipos
· Hoteles e instalaciones sanitarias de uso mixto — el perfil de gama media es menos institucional en apariencia; adecuado para entornos donde se requiere accesibilidad con una estética más comercial
Pasos de instalación
1. Determine la altura de montaje — la especificación clínica estándar es de 850 a 900 mm desde el suelo terminado hasta la parte superior del pasamanos. Confirme la altura especificada con el equipo de diseño de su instalación o consultor de accesibilidad antes de marcar.
2. Marque las posiciones de los soportes a lo largo de la pared del pasillo a la altura determinada. El espaciado estándar de soportes es de 500 a 600 mm para uso en pasillos clínicos; 400 a 500 mm para instalaciones en escaleras donde la carga dinámica es mayor.
3. Localice el sustrato estructural — confirme que todas las posiciones de fijación tengan un sustrato de pared sólido (mampostería, hormigón o estructura de madera) detrás del acabado de la pared. No fije los soportes solo a paneles de yeso sin respaldo estructural.
4. Perfore agujeros guía en cada posición de soporte marcada utilizando una broca de mampostería o madera adecuada para su sustrato. Limpie el polvo de perforación de cada agujero.
5. Inserte anclajes de pared apropiados para su tipo de sustrato (anclajes de acero inoxidable para áreas húmedas, anclajes de expansión estándar para áreas secas).
6. Monte los soportes de pared ABS utilizando los tornillos de acero inoxidable suministrados. Use un nivel de burbuja para confirmar que todos los soportes estén a la misma altura en toda la instalación antes del ajuste final.
7. Deslice el retenedor de aluminio sobre los soportes montados. Para tramos continuos, une las secciones con los conectores de unión de aluminio suministrados.
8. Coloque el recubrimiento de PVC/vinilo sobre el retenedor de aluminio. El recubrimiento se ajusta a presión sobre el retenedor y se encaja firmemente en su posición a lo largo de toda su longitud.
9. Coloque las tapas finales y accesorios de esquina ABS en los extremos de cada tramo y en las esquinas de la pared. Las tapas deben presionarse firmemente hasta encajar en el perfil del retenedor.
10. Aplique una carga firme lateral y descendente al pasamanos instalado en múltiples puntos para confirmar la fijación segura antes de devolver el pasillo al uso.
Mismo proceso que el HR-140, pasos 1–10.
Nota: la banda interna de absorción de choque de goma se instala de fábrica en el retenedor de aluminio del HR-089. Verifique que la banda de goma sea continua y esté completamente asentada en el canal del retenedor antes de colocar el recubrimiento de PVC en el paso 8.
Preguntas frecuentes
P: ¿Cuándo debo elegir el HR-089 en lugar del HR-038 o el HR-140?
R: Elija el HR-089 cuando necesite más cobertura de protección de pared que la que proporciona la barra de agarre solo HR-038, pero el perfil de ancho completo de 140 mm sea demasiado ancho para su especificación de pasillo o presupuesto. El HR-089 es la elección de punto medio natural para pasillos hospitalarios secundarios, pasillos de clínicas ambulatorias y aplicaciones en edificios escolares/educativos donde es apropiada una protección de pared moderada. Elija el HR-038 para entornos de cuidado residencial con prioridad de agarre. Elija el HR-140 para pasillos estándar de salas hospitalarias.
P: ¿Tiene el HR-089 una barra de agarre separada como el HR-143?
R: No. El HR-089 es un diseño de perfil único; el ancho completo de 89 mm proporciona una superficie curva continua de agarre y protección de pared, similar al HR-140 pero con un ancho menor. No tiene la construcción distinta de dos zonas con barra de agarre redonda de 38 mm + parachoques plano del HR-143.
