Características del producto
· Perfil de 140 mm de ancho — el ancho más ampliamente especificado para aplicaciones generales de pasillo hospitalario; proporciona una cobertura sustancial de protección de pared junto con la superficie de agarre de longitud completa
· Núcleo de aleación de aluminio de alta resistencia — opciones de grosor de 1,2 mm / 1,4 mm / 1,6 mm; soporte estructural calificado para 200 kg/m para uso clínico estándar y bariátrico
· Recubrimiento antimicrobiano de PVC/vinilo — acción antibacteriana continua de amplio espectro en la superficie del pasamanos; ayuda a reducir la acumulación de patógenos entre ciclos de limpieza programados
· Compuesto ignífugo — el recubrimiento de PVC se autoextingue; cumple con los requisitos de seguridad contra incendios para instalaciones sanitarias
· Superficie impermeable — resistente al agua, soluciones de limpieza y desinfectantes de nivel hospitalario; sin delaminación ni degradación de superficie bajo limpieza húmeda regular
· Absorción de impacto con borde redondeado — el perfil de borde curvado disipa la energía de colisión de sillas de ruedas, carros y camillas; reduce el daño a la superficie de la pared y el riesgo de lesiones al paciente
· Sistema de soporte ABS oculto — el herraje de montaje oculto proporciona un aspecto clínico limpio y elimina los sujetadores expuestos que podrían albergar bacterias
· Longitud personalizada — secciones estándar de 4 m; longitudes personalizadas de 1 m a 6 m disponibles para dimensiones de pasillo no estándar
· 22 colores estándar incluyendo acabados con textura de madera — coincidencia personalizada Pantone disponible para coordinación de color del proyecto
Especificaciones del producto
| Parámetro | Especificación |
|---|
| Modelo | HR-140 |

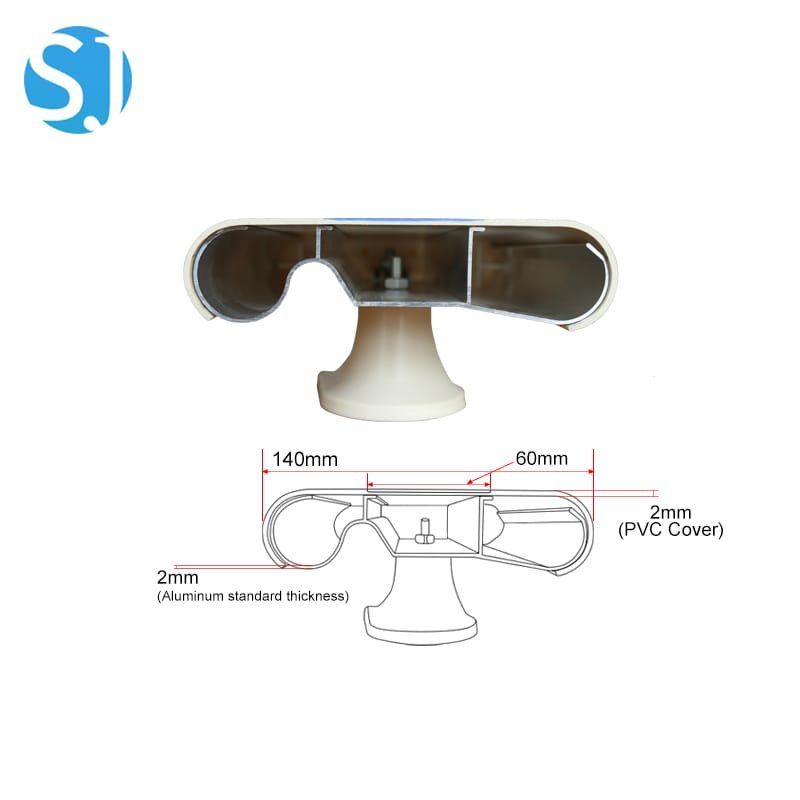

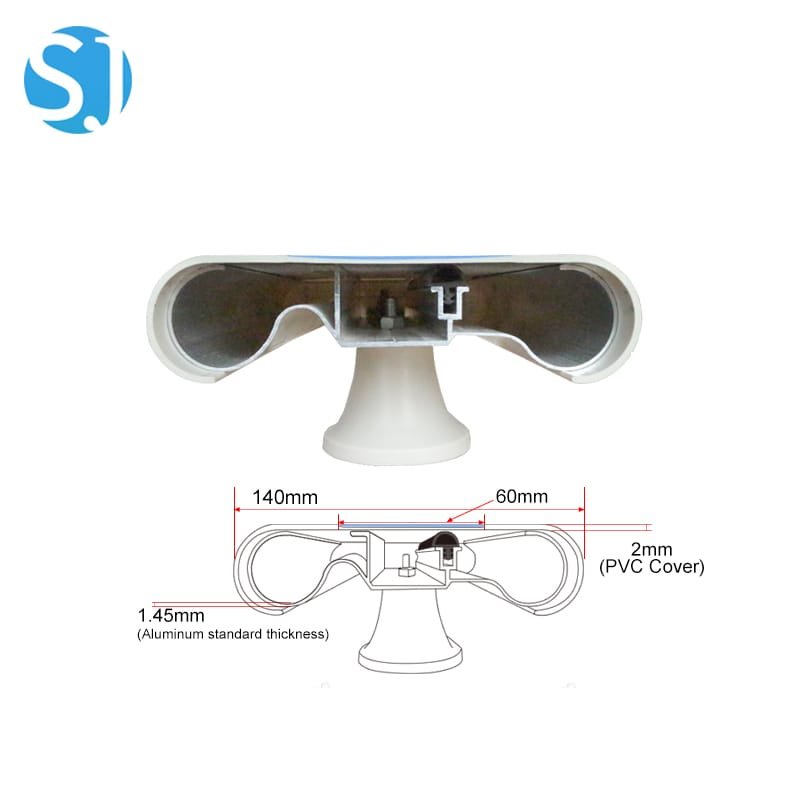

| Ancho del perfil | 140 mm |
| Longitud estándar | 4000 mm (personalizada de 1 a 6 m disponible) |
| Construcción | Retenedor de aleación de aluminio + recubrimiento de vinilo/PVC + soportes y tapas de ABS |
| Grosor del aluminio | 1,2 mm / 1,4 mm / 1,6 mm (especificar en el pedido) |
| Características del recubrimiento | Ignífugo, antibacteriano, impermeable, resistente a impactos, fácil de limpiar |
| Capacidad de carga | 200 kg/m (cumple con requisitos clínicos estándar y bariátricos) |
| Método de instalación | Montado en pared, tipo perforación con soportes ABS reforzados ocultos |
| Opciones de color | 22 colores estándar (lisos y acabado madera) + igualación personalizada Pantone |
| Productos compatibles | Protector de pared de PVC, protector de esquina, barra anticolisión, placa protectora |
| Embalaje | 4 m/pieza, embalaje estándar de exportación |
| Pedido mínimo | Por metro lineal |
Aplicaciones
· Salas generales de hospital — pasamanos de pasillo estándar para pasillos de habitaciones de pacientes y rutas de circulación general de la sala
· Escaleras hospitalarias — protección de pared combinada y soporte de agarre para pacientes que usan escaleras de forma independiente o con asistencia
· Pasillos de departamentos ambulatorios — pasillos clínicos de alto tráfico con tráfico mixto de pacientes ambulatorios y en silla de ruedas
· Residencias de ancianos e instalaciones de cuidado de personas mayores — barra de seguridad de pasillo estándar para residentes con movilidad reducida y deterioro del equilibrio
· Centros de rehabilitación — pasamanos de pasillo para pacientes que recuperan fuerza y confianza para caminar durante la recuperación
· Escuelas e instalaciones educativas — barra de seguridad de pasillo para edificios escolares con requisitos de accesibilidad
· Edificios públicos — protección anticolisión de pasillos en edificios gubernamentales, instalaciones de tránsito y locales comerciales
Pasos de instalación
1. Determine la altura de montaje — la especificación clínica estándar es de 850 a 900 mm desde el suelo terminado hasta la parte superior del pasamanos. Confirme la altura especificada con el equipo de diseño de su instalación o consultor de accesibilidad antes de marcar.
2. Marque las posiciones de los soportes a lo largo de la pared del pasillo a la altura determinada. El espaciado estándar de soportes es de 500 a 600 mm para uso en pasillos clínicos; 400 a 500 mm para instalaciones en escaleras donde la carga dinámica es mayor.
3. Localice el sustrato estructural — confirme que todas las posiciones de fijación tengan un sustrato de pared sólido (mampostería, hormigón o estructura de madera) detrás del acabado de la pared. No fije los soportes solo a paneles de yeso sin respaldo estructural.
4. Perfore agujeros guía en cada posición de soporte marcada utilizando una broca de mampostería o madera adecuada para su sustrato. Limpie el polvo de perforación de cada agujero.
5. Inserte anclajes de pared apropiados para su tipo de sustrato (anclajes de acero inoxidable para áreas húmedas, anclajes de expansión estándar para áreas secas).
6. Monte los soportes de pared ABS utilizando los tornillos de acero inoxidable suministrados. Use un nivel de burbuja para confirmar que todos los soportes estén a la misma altura en toda la instalación antes del ajuste final.
7. Deslice el retenedor de aluminio sobre los soportes montados. Para tramos continuos, une las secciones con los conectores de unión de aluminio suministrados.
8. Coloque el recubrimiento de PVC/vinilo sobre el retenedor de aluminio. El recubrimiento se ajusta a presión sobre el retenedor y se encaja firmemente en su posición a lo largo de toda su longitud.
9. Coloque las tapas finales y accesorios de esquina ABS en los extremos de cada tramo y en las esquinas de la pared. Las tapas deben presionarse firmemente hasta encajar en el perfil del retenedor.
10. Aplique una carga firme lateral y descendente al pasamanos instalado en múltiples puntos para confirmar la fijación segura antes de devolver el pasillo al uso.
Nota: Todos los soportes, tornillos, tapas finales y accesorios de esquina se incluyen con el pedido del HR-140. Planos de instalación y perfiles de sección disponibles a petición.
Ventajas del producto
· El modelo Jincheng más exportado — especificado en proyectos de instalaciones sanitarias en más de 50 países; historial comprobado en diversos entornos clínicos, desde salas generales hasta pasillos de UCI
· Compatibilidad del sistema — el HR-140 se coordina directamente con protectores de pared de PVC, protectores de esquina y placas protectoras de Jincheng en colores coincidentes; permite la compra a un único proveedor para un sistema completo de protección de pared de pasillo
· Bajo costo de mantenimiento a largo plazo — el recubrimiento de PVC puede reemplazarse independientemente sin retirar el retenedor de aluminio; reduce el costo del ciclo de vida en comparación con pasamanos de material adherido en su totalidad
· Instalación rápida — el sistema de soportes ocultos se instala rápidamente en paredes de pasillo estándar; las secciones de 4 m minimizan la frecuencia de juntas; un tramo completo de pasillo de 30 m normalmente se instala en menos de medio día
Preguntas frecuentes
P: ¿Es el HR-140 lo mismo que el HR-143? Parecen similares en tamaño.
R: Ambos son perfiles de clase 140 mm pero son diseños distintos. El HR-140 utiliza un único perfil curvo continuo en todo el ancho de 140 mm; toda la superficie está disponible como zona de agarre y protección de pared. El HR-143 integra una barra de agarre redonda de 38 mm en la sección superior con un parachoques plano de 127 mm debajo, proporcionando una superficie de agarre ergonómica distinta separada de la zona de protección contra impactos. El HR-143 se especifica comúnmente en proyectos sanitarios europeos. Si su especificación requiere un pasamanos de perfil único de 140 mm, especifique el HR-140.
P: ¿Se puede reemplazar el recubrimiento de PVC si se desgasta o daña?
R: Sí. El recubrimiento de vinilo/PVC se ajusta a presión sobre el retenedor de aluminio y puede retirarse y reemplazarse sin alterar el montaje en la pared. Los recubrimientos de repuesto están disponibles para pedido en la especificación de color original. Esto reduce significativamente el costo del ciclo de vida de la instalación en comparación con pasamanos de construcción integral.
P: ¿Qué grosor de aluminio debo especificar?
R: 1,2 mm es la especificación estándar para uso general en pasillos en entornos sanitarios normales. Especifique 1,4 mm para áreas de mayor tráfico, como pasillos de urgencias y vías principales de circulación. Especifique 1,6 mm para escaleras, rampas y áreas donde se requiere la capacidad de carga máxima. Los tres grosores están disponibles en el mismo rango de precios.
P: ¿Se puede curvar el HR-140 para usarlo en paredes curvas o escaleras?
R: El HR-140 estándar es un perfil recto. Para paredes curvas y escaleras en espiral o curvas, el recubrimiento de PVC se puede cortar y empalmar a intervalos regulares para seguir una curva. Para curvas de radio grande, podemos aconsejar sobre el radio mínimo que seguirá el perfil sin doblarse visiblemente. Contáctenos con su radio de curva para una recomendación específica.
P: ¿Cuál es la garantía de instalación?
R: Ofrecemos una garantía de producto de 2 años sobre defectos de fabricación para todos los pasamanos de la serie HR. La garantía de instalación depende del contratista de instalación. Nuestra guía de instalación y planos técnicos respaldan una instalación correcta para alcanzar la capacidad de carga especificada.
