El HR-159 está listo para OEM: grosor de aluminio personalizado (1,4 mm / 1,5 mm / 1,8 mm), colores personalizados (22 estándar + coincidencia Pantone) y longitudes personalizadas, todo disponible para especificaciones de proyecto.
Características del producto
· Perfil de tres elementos — borde de agarre superior en forma de tubo + parachoques inferior arqueado + banda interna de absorción de choque de goma
· Banda de absorción de impacto de goma — capa adicional de absorción de energía entre el recubrimiento exterior de PVC y el retenedor de aluminio; reduce la fuerza de colisión del equipo transmitida a la pared; reduce el ruido del pasillo por el tránsito de equipos
· Cobertura extra ancha de 159 mm — el perfil de doble función estándar más ancho de la gama; proporciona la mayor cobertura de protección de pared entre los modelos de rango medio
· Especificación lista para OEM — opciones de grosor de aluminio de 1,4 mm / 1,5 mm / 1,8 mm; coincidencia de color Pantone; longitudes personalizadas; admite especificaciones de proyecto personalizadas
· 22 colores estándar incluyendo textura de madera — colores personalizados disponibles; secciones de 4 m o longitudes personalizadas
· Construcción de PVC ignífugo antibacteriano + accesorios ABS + retenedor de aluminio
· Herrajes de acero inoxidable — soportes y tornillos de perforación incluidos
Especificaciones del producto
| Parámetro | Especificación |
|---|
| Modelo | HR-159 |

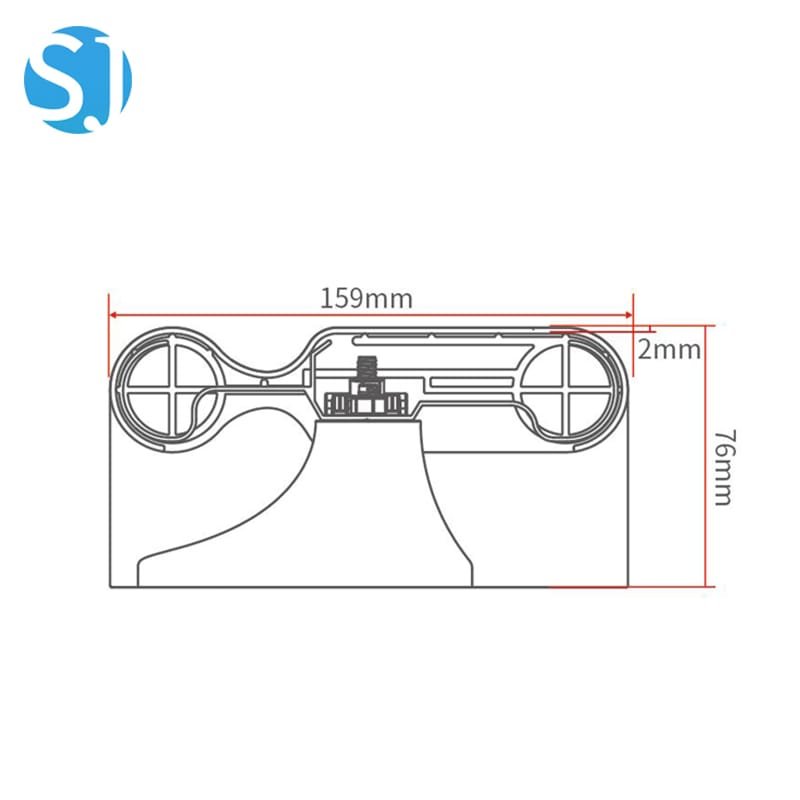

| Ancho del perfil | 159 mm |
| Longitud estándar | 4000 mm (personalizada disponible) |

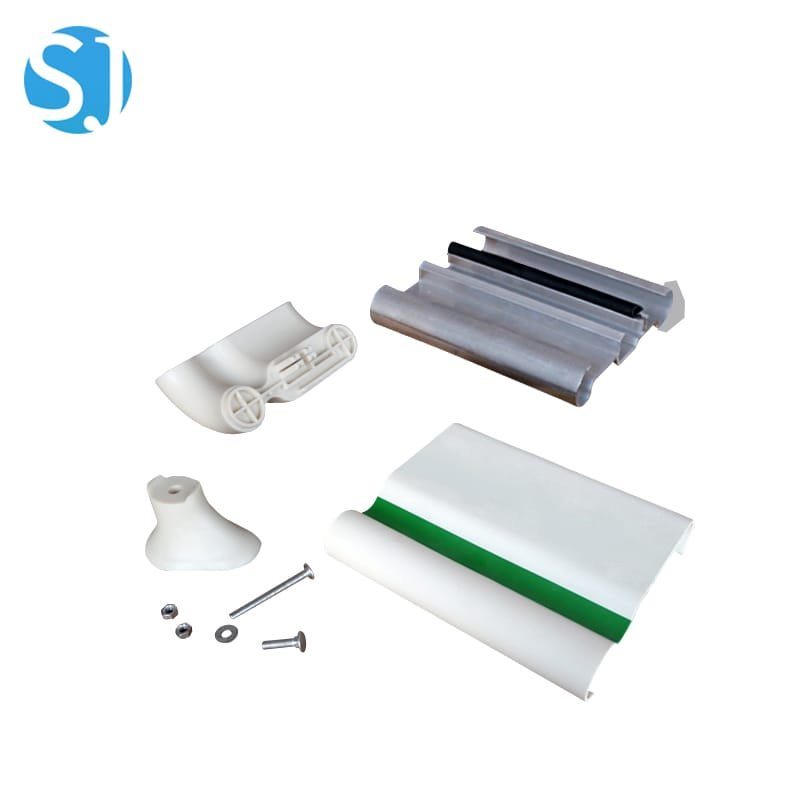

| Construcción | Retenedor de aleación de aluminio + recubrimiento de vinilo/PVC + accesorios ABS + banda de absorción de goma |
| Grosor del aluminio | 1,4 mm / 1,5 mm / 1,8 mm (personalizado OEM) |

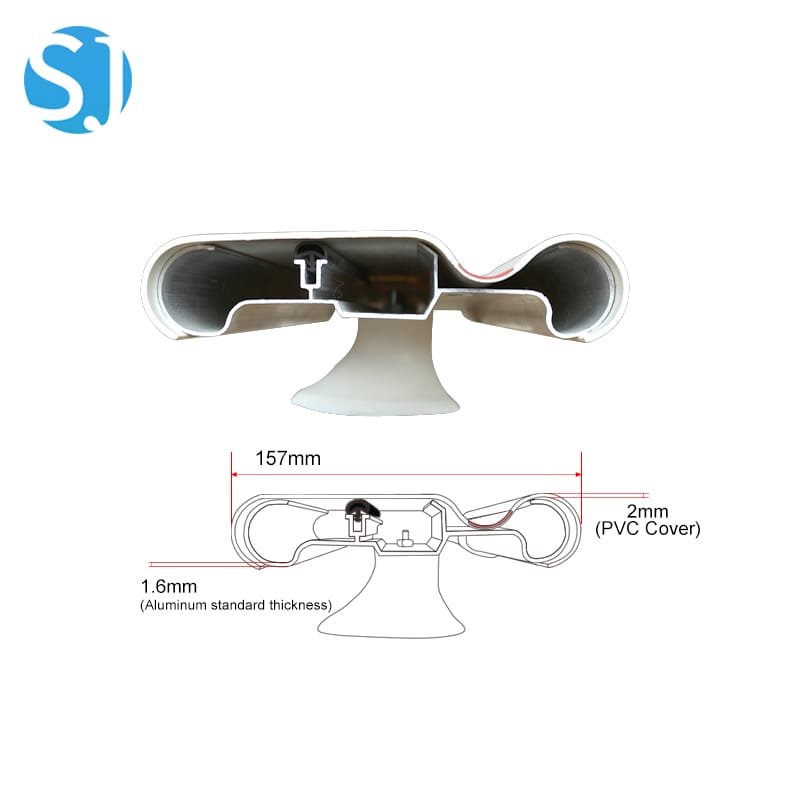

| Diseño | Superior: borde de agarre en forma de tubo / Inferior: parachoques arqueado / Interior: banda de absorción de goma |
| Características del recubrimiento | Ignífugo, antibacteriano, impermeable, resistente a químicos, resistente a rayones |
| Opciones de color | 22 estándar (sólidos + madera) + coincidencia personalizada Pantone |
| Método de instalación | Perforación con soportes de aluminio y accesorios de esquina ABS |
| Capacidad de carga | 200 kg/m |
| OEM | Disponible — especificación personalizada a petición |
| Embalaje | 4 m/pieza, embalaje de exportación estándar |
Aplicaciones
· Pasillos principales de hospital de alto tráfico — pasillos de acceso de emergencia, vías principales hospitalarias con movimiento continuo de equipos
· Rutas de tránsito de camas de hospital — pasillos utilizados regularmente para el movimiento de camas de pacientes entre departamentos
· Pasillos de departamentos de accidentes y emergencias — tráfico mixto de alta frecuencia de carros, sillas de ruedas y pacientes ambulantes
· Pasillos de rehabilitación para caminar — la barra de agarre tubular proporciona soporte ergonómico a pacientes que recuperan fuerza al caminar
· Pasillos de residencias de ancianos con alto tráfico de equipos — rutas de carros de cocina, lavandería y transporte de pacientes
· Proyectos OEM y de especificación — donde se requiere un grosor de aluminio personalizado o especificación de color Pantone
Pasos de instalación
1. Determine la altura de montaje — la especificación clínica estándar es de 850 a 900 mm desde el suelo terminado hasta la parte superior del pasamanos. Confirme la altura especificada con el equipo de diseño de su instalación o consultor de accesibilidad antes de marcar.
2. Marque las posiciones de los soportes a lo largo de la pared del pasillo a la altura determinada. El espaciado estándar de soportes es de 500 a 600 mm para uso en pasillos clínicos; 400 a 500 mm para instalaciones en escaleras donde la carga dinámica es mayor.
3. Localice el sustrato estructural — confirme que todas las posiciones de fijación tengan un sustrato de pared sólido (mampostería, hormigón o estructura de madera) detrás del acabado de la pared. No fije los soportes solo a paneles de yeso sin respaldo estructural.
4. Perfore agujeros guía en cada posición de soporte marcada utilizando una broca de mampostería o madera adecuada para su sustrato. Limpie el polvo de perforación de cada agujero.
5. Inserte anclajes de pared apropiados para su tipo de sustrato (anclajes de acero inoxidable para áreas húmedas, anclajes de expansión estándar para áreas secas).
6. Monte los soportes de pared ABS utilizando los tornillos de acero inoxidable suministrados. Use un nivel de burbuja para confirmar que todos los soportes estén a la misma altura en toda la instalación antes del ajuste final.
7. Deslice el retenedor de aluminio sobre los soportes montados. Para tramos continuos, une las secciones con los conectores de unión de aluminio suministrados.
8. Coloque el recubrimiento de PVC/vinilo sobre el retenedor de aluminio. El recubrimiento se ajusta a presión sobre el retenedor y se encaja firmemente en su posición a lo largo de toda su longitud.
9. Coloque las tapas finales y accesorios de esquina ABS en los extremos de cada tramo y en las esquinas de la pared. Las tapas deben presionarse firmemente hasta encajar en el perfil del retenedor.
10. Aplique una carga firme lateral y descendente al pasamanos instalado en múltiples puntos para confirmar la fijación segura antes de devolver el pasillo al uso.
Mismo proceso que el HR-140, pasos 1–10.
Notas adicionales para el HR-159:
· La banda de absorción de choque de goma está preinstalada entre el recubrimiento de PVC y el retenedor de aluminio. Verifique que la banda de goma esté completamente asentada en toda su longitud antes de colocar el recubrimiento de PVC en el paso 8.
· La sección inferior arqueada del parachoques del perfil HR-159 se extiende más desde la pared que los perfiles planos estándar. Asegúrese de que la profundidad de proyección del soporte de pared sea compatible con la profundidad del perfil HR-159 al pedir soportes.
· Para proyectos OEM con grosor de aluminio personalizado (1,8 mm), confirme la especificación del soporte con nuestro equipo técnico antes de la instalación; el retenedor de 1,8 mm requiere la opción de soporte de alta resistencia.
Ventajas del producto
· Reducción de ruido — la banda de absorción de choque de goma absorbe la energía de colisión del equipo y reduce el sonido de impacto transmitido a través de la pared; mejora directamente el entorno acústico en las áreas de pacientes adyacentes
· Protección de tres capas — la superficie de PVC + banda de goma + retenedor de aluminio proporciona capas de protección redundantes; la superficie de la pared está protegida incluso si el recubrimiento de PVC sufre daños menores en la superficie
· Flexibilidad OEM — la gama de personalización OEM más amplia de la serie HR; adecuada para proyectos de compra basados en especificación con requisitos personalizados de grosor de material, color y longitud
Preguntas frecuentes
P: ¿Qué es la banda de absorción de choque de goma y qué hace?
R: La banda de absorción de choque de goma es una extrusión de goma continua instalada dentro del perfil HR-159 entre el recubrimiento exterior de PVC y el retenedor de aluminio. Cuando una silla de ruedas, carro o cama de hospital golpea el pasamanos, la banda de goma absorbe parte de la energía del impacto antes de que se transmita al retenedor de aluminio y luego a la estructura de la pared. Esto reduce la fuerza de impacto máxima en las fijaciones de la pared, reduce el ruido de los golpes de equipo y prolonga la vida útil tanto de la superficie de la pared como del montaje del pasamanos.
P: ¿Es el HR-159 adecuado para aplicaciones de pasillo al aire libre o semicubierto?
R: El HR-159 con retenedor de aluminio y recubrimiento de PVC antibacteriano es adecuado para aplicaciones de pasillo al aire libre protegidas (pasos cubiertos, pasillos de conexión cubiertos). Para aplicaciones completamente expuestas al exterior, contáctenos para confirmar la especificación adecuada para su clima y condiciones de exposición.
P: ¿Puedo especificar el HR-159 en un color personalizado fuera del rango estándar de 22 colores?
R: Sí. La coincidencia de color personalizada Pantone está disponible para el HR-159 en pedidos de proyecto. Proporcione su referencia Pantone o RAL requerida al consultar, y confirmaremos el plazo de entrega disponible para la producción de color personalizado.
