Características del producto· Patrón de barra (corduroy) en relieve — función TGSI de guía direccional; las barras corren paralelas a la dirección de marcha prevista
· Material TPU — durabilidad superior para rutas de guía exteriores de alto tráfico
· Dimensiones de barra conformes con ADA, ASTM, EN e ISO
· Resistente a UV e intemperie — color estable para instalaciones de rutas de guía exteriores
· Superficie antideslizante con barras en relieve
· Flexible — se adapta a pequeñas irregularidades del sustrato
· Panel estándar 300×300mm
· Amarillo (estándar), negro, gris, rojo y colores personalizados
· Diseñada para combinarse con MD-00T para un sistema TGSI de TPU completo
Especificaciones técnicas| Parámetro | Especificación |
|---|
| Modelo | MD-01T |
| Patrón | Barra / Corduroy — superficie de guía direccional |
| Material | TPU (Poliuretano Termoplástico) de alta resistencia |

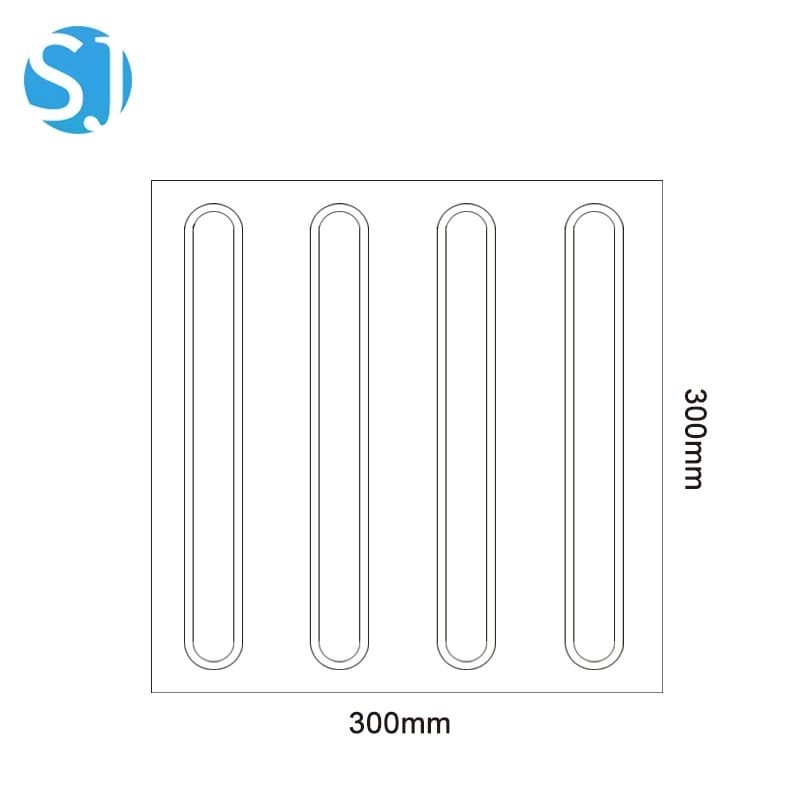

| Dimensiones del panel | 300 × 300 mm |
| Espesor | 5,0 mm |
| Altura de la barra | 4,7 mm |
| Ancho y separación de barras | Conforme a los estándares ADA / ASTM / EN |
| Opciones de color | Amarillo (estándar), negro, gris, rojo y colores personalizados |
| Características de rendimiento | Antideslizante, resistente a rayos UV, resistente a la intemperie y alta resistencia al desgaste |
| Cumplimiento normativo | Cumple con ADA / ASTM / EN / ISO / CSA / Title 24 según los requisitos del proyecto |
| Métodos de instalación | Instalación mediante adhesivo, fijación mecánica o montaje directo sobre la superficie existente |
| Sustratos compatibles | Hormigón, piedra, baldosas, asfalto y superficies de suelo existentes |
| Aplicaciones | Pasillos accesibles, estaciones de transporte, hospitales, escuelas, edificios públicos, centros comerciales y zonas de orientación para personas con discapacidad visual |
| MOQ | Por m² o según cantidad del proyecto |
| Plazo de entrega | 15–20 días laborables |
Aplicaciones· Concursos de estaciones de metro — rutas de guía direccional desde las entradas hasta las puertas de acceso al andén, ascensores y salidas
· Edificios de estaciones de ferrocarril — rutas de guía a través de vestíbulos de venta de billetes y conexiones a andenes
· Terminales de aeropuerto — rutas de guía peatonal para pasajeros con discapacidad visual a través de facturación, seguridad y puertas de embarque
· Pasos peatonales subterráneos y elevados — guía direccional continua
· Pasillos de hospitales e instalaciones sanitarias — rutas de guía para pacientes y visitantes con discapacidad visual
· Rutas de circulación principal en centros comerciales — guía desde las entradas hasta ascensores y escaleras mecánicas
· Rutas exteriores en campus educativos — rutas de guía entre edificios
· Pasillos de edificios gubernamentales y cívicos — rutas de orientación accesibles
Pasos de instalación1. Preparar e inspeccionar el sustrato — limpio, seco, nivelado. Hormigón nuevo mínimo 28 días curado.
2. Planificar la ruta de guía — confirmar puntos de inicio y fin, marcar la línea central en el sustrato.
3. Colocar en seco para confirmar el trazado — prestar especial atención a la orientación de las barras. Las barras deben correr paralelas a la dirección de marcha.
4. Aplicar adhesivo en el sustrato y la parte inferior de las baldosas.
5. Colocar las baldosas — trabajar desde un extremo de la ruta de guía. Mantener juntas cerradas entre baldosas adyacentes. Mantener las filas de barras alineadas y paralelas en las juntas.
6. Verificar la orientación de las barras — las barras en baldosas adyacentes deben alinearse continuamente. Las barras desalineadas interrumpen la lectura táctil de la ruta.
7. Pasar rodillo de goma.
8. En uniones con zonas de advertencia de punto — instalar baldosas MD-00T en la unión.
9. Rejuntar con lechada flexible del mismo color.
10. Dejar curar 24 horas antes de abrir al tráfico peatonal.
Ventajas del producto· Sistema TGSI de TPU completo — MD-01T (barra) + MD-00T (punto) crea un sistema completo de guía y advertencia en una sola especificación de material
· Máxima durabilidad de ruta de guía exterior — la baldosa de barra de TPU supera al PVC en aplicaciones de rutas de guía exteriores expuestas al sol y de alto tráfico
· Capacidad de ruta continua — el formato de baldosa de 300×300mm permite rutas de guía de cualquier longitud y configuración
Preguntas frecuentesP: ¿Qué ancho debe tener una ruta de guía direccional?
R: El ancho mínimo de la ruta de guía depende del estándar aplicable. ADA y la mayoría de los estándares internacionales especifican un mínimo de dos columnas de baldosas de barra (600mm). Se recomiendan tres columnas (900mm) para rutas principales en zonas de alto tráfico.
P: ¿Cómo manejo un cambio de dirección en la ruta de guía?
R: En un cambio de dirección, la cuadrícula de baldosas de barra se rota para apuntar a la nueva dirección de marcha. Se coloca una pequeña sección de baldosas de punto (MD-00T) en el punto de cambio de dirección para indicar el punto de decisión.
P: ¿Pueden instalarse baldosas de barra en rutas curvas?
R: Las baldosas cuadradas estándar de 300×300mm crean rutas en línea recta. Para rutas curvas, las baldosas pueden colocarse con pequeñas juntas abiertas en el exterior de la curva, siempre que el ancho de la junta permanezca dentro de la dimensión aceptable (típicamente máximo 5mm).
