Pavimento Táctil Patrón de Punto vs Patrón de Barra: Cuándo Usar Cada Uno

Los dos elementos más habitualmente confundidos en la especificación del pavimento táctil son el patrón de punto (blíster) y el patrón de barra (corduroy). Se parecen, se instalan frecuentemente en el mismo proyecto, y están disponibles en los mismos materiales y colores. Pero tienen funciones completamente diferentes — y usar el patrón incorrecto en la ubicación incorrecta es una infracción del código que puede confundir a los peatones con discapacidad visual y ponerlos en peligro.

El patrón de punto (blíster): Advertencia

El patrón de punto — técnicamente descrito como "domos truncados" o "blísteres de parte superior plana" en las normas internacionales — es un indicador de advertencia. Su función es alertar a un peatón con discapacidad visual de que se está acercando a un peligro.

Cuando una persona que usa un bastón blanco encuentra pavimento táctil de patrón de punto, la interpretación correcta es: DETENTE. Hay un peligro por delante.

El pavimento táctil de patrón de punto se instala en:
- El borde de un andén de tren o metro
- La parte superior de una escalera
- La parte inferior de una escalera
- En cruces peatonales
- En la cabeza de una rampa
- En cualquier lugar donde un peatón que sigue un camino de orientación encontraría un peligro si continuara sin detenerse

El patrón de punto siempre significa: DETENTE Y EVALÚA. Nunca significa: CONTINÚA EN ESTA DIRECCIÓN.


El patrón de barra (corduroy): Orientación

El patrón de barra — técnicamente descrito como "barras redondeadas" o patrón "corduroy" — es un indicador de orientación direccional. Su función es guiar a un peatón a lo largo de una ruta segura designada.

Cuando una persona que usa un bastón blanco encuentra pavimento táctil de patrón de barra, la interpretación correcta es: CONTINÚA EN LA DIRECCIÓN A LA QUE APUNTAN LAS BARRAS.

Las barras siempre están orientadas paralelas a la dirección de marcha prevista.


Por qué se necesitan ambos

Un error habitual de especificación es instalar solo el patrón de punto (advertencia) sin el patrón de barra (orientación) — o peor, solo el patrón de barra sin el patrón de punto en los puntos de peligro.

Un sistema TGSI correctamente especificado siempre usa ambos:
- El patrón de barra crea un camino navegable desde un punto de inicio hasta un destino
- El patrón de punto aparece en cada punto de peligro a lo largo y al final de la ruta de patrón de barra

En una estación de metro, la secuencia de instalación correcta es:
1. Patrón de barra desde la entrada — guiando al usuario a lo largo del vestíbulo
2. Patrón de punto en cada cambio de dirección y punto de decisión
3. Patrón de barra continuando a lo largo de la nueva dirección
4. Patrón de punto en el borde del andén — indicando "peligro: caída del andén por delante"


Reglas de distribución

Dimensiones de la zona de patrón de punto:
- Profundidad mínima (medida en la dirección de marcha): 600mm
- Ancho: ancho completo del camino o cruce
- En bordes de andén: instalado a 480–530mm (ADA) o 750–760mm (Australia) del borde del andén

Ancho del camino de patrón de barra:
- Mínimo: 2 columnas de baldosas de barra (600mm para baldosas de 300×300mm)
- Recomendado: 3 baldosas de ancho (900mm) para rutas de orientación principales


Errores comunes de instalación

Barras paralelas al peligro (incorrecto): Si las baldosas de patrón de barra se instalan con las barras paralelas a (en lugar de hacia) un peligro, los usuarios que sigan las barras viajarán junto al peligro en lugar de hacia él con una advertencia. Este es un error peligroso.

Patrón de punto usado como decoración: Las baldosas de patrón de punto colocadas aleatoriamente o como elementos de interés visual sin ninguna función de navegación confunden y desorientan a los usuarios con discapacidad visual.

Hueco entre barra y punto en la transición: Cualquier hueco en la superficie táctil entre el final del camino de orientación de barra y el inicio de la zona de advertencia de punto significa que un usuario de bastón puede pasar por el hueco sin detectar ninguno de los dos — llegando potencialmente al peligro sin advertencia.


Selección de material para punto vs barra

Ambos tipos de patrón están disponibles en materiales idénticos:
- TPU (mejor durabilidad para exterior/alto tráfico)
- PVC (económico para interior/tráfico ligero)
- Baldosas de acero inoxidable (instalación permanente, entornos premium)

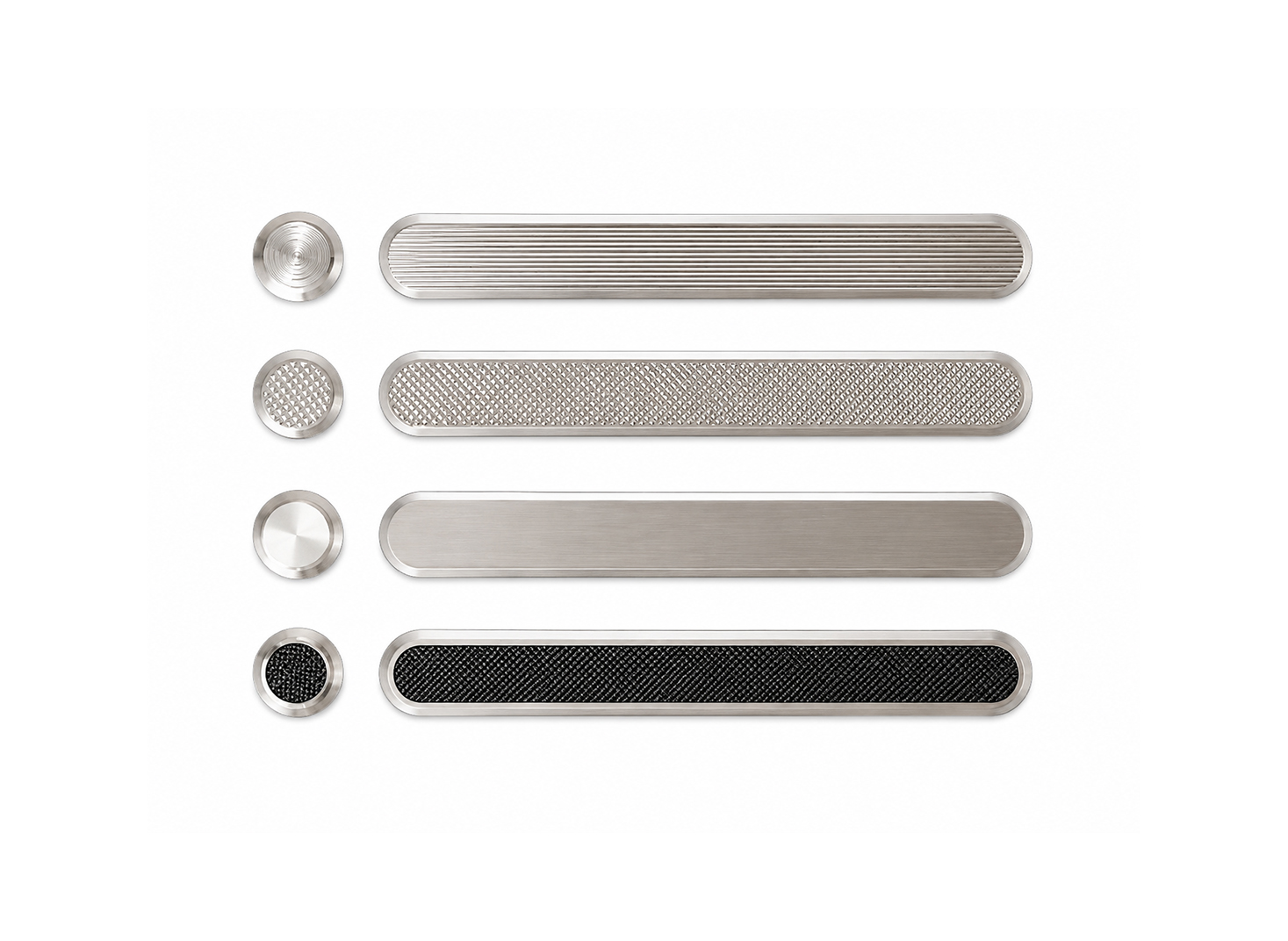

- Espárragos de acero inoxidable (punto) y barras (barra) — para instalación empotrada al ras del suelo existente
