Características del producto
· Perfil de doble función integrado — la barra de agarre redonda superior de 38 mm proporciona un agarre de mano ergonómicamente correcto; el parachoques plano inferior de 127 mm proporciona una amplia zona de protección contra impactos en la pared
· Retenedor de aluminio de alta resistencia — grosor de 1,4 mm / 1,6 mm; rigidez estructural en todo el ancho del perfil de 143 mm
· Recubrimiento antibacteriano de PVC/vinilo — acción antibacteriana continua en la superficie; ignífugo, impermeable, resistente a productos químicos, fácil de limpiar
· Instalación con perforación en soportes de acero inoxidable — fijación mecánica segura a la pared para todos los tipos de sustrato
· Compatible con especificaciones europeas de pasamanos sanitarios — el perfil de doble barra cumple con las directrices de diseño clínico europeo para diámetro de barra de agarre y ancho de protección de pared
· Coincidencia de color personalizada Pantone — todos los colores disponibles; adecuado para coordinación con sistemas de color de interior hospitalario
· Secciones estándar de 4 m con opción de longitud personalizada
Especificaciones del producto
| Parámetro | Especificación |
|---|
| Modelo | HR-143 |

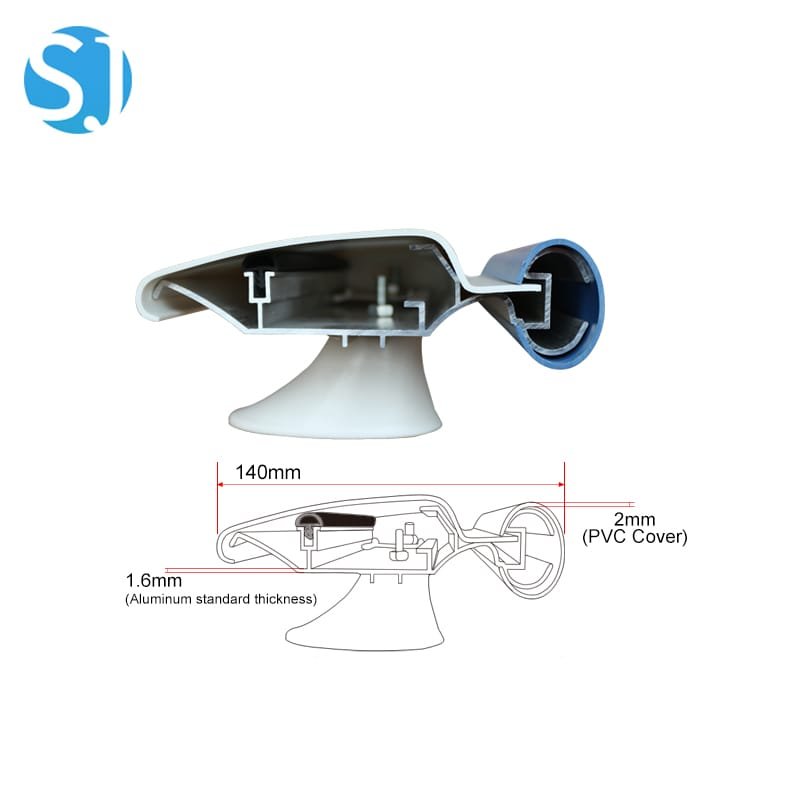

| Ancho del perfil | 143 mm (barra de agarre de 38 mm + parachoques de 127 mm) |
| Longitud estándar | 4000 mm (personalizada 1–6 m) |
| Construcción | Retenedor de aluminio de alta resistencia + recubrimiento de vinilo/PVC |
| Grosor del aluminio | 1,4 mm / 1,6 mm |
| Diseño | Sección superior: barra de agarre redonda de 38 mm / Sección inferior: parachoques plano de 127 mm |
| Características del recubrimiento | Ignífugo, antibacteriano, impermeable, resistente a químicos |
| Método de instalación | Perforación con soportes y tornillos de acero inoxidable |
| Opciones de color | Coincidencia personalizada Pantone disponible (22 colores estándar) |
| Capacidad de carga | 200 kg/m |
| Aplicaciones | Pasillos hospitalarios, escaleras, centros de rehabilitación, residencias de ancianos, escuelas de medicina |
| Embalaje | 4 m/pieza, embalaje de exportación estándar |
Aplicaciones
· Pasillos de hospital y salas — donde las especificaciones clínicas requieren una barra de agarre redonda distinta junto con un amplio elemento de protección contra impactos
· Proyectos hospitalarios europeos — el HR-143 se alinea particularmente con los estándares europeos de diseño sanitario que especifican perfiles integrados de agarre + protección
· Pasillos de rehabilitación para caminar — la barra de agarre ergonómica de 38 mm ayuda a los pacientes a recuperar la fuerza de agarre y la confianza al caminar
· Pasillos de residencias de ancianos — el perfil de agarre distinto ayuda a los residentes mayores con fuerza de agarre reducida que necesitan una orientación táctil clara al sujetar el pasamanos
· Escuelas de medicina y edificios educativos sanitarios — pasamanos de doble función de nivel de especificación para edificios con estándares formales de accesibilidad
Pasos de instalación
1. Determine la altura de montaje — la especificación clínica estándar es de 850 a 900 mm desde el suelo terminado hasta la parte superior del pasamanos. Confirme la altura especificada con el equipo de diseño de su instalación o consultor de accesibilidad antes de marcar.
2. Marque las posiciones de los soportes a lo largo de la pared del pasillo a la altura determinada. El espaciado estándar de soportes es de 500 a 600 mm para uso en pasillos clínicos; 400 a 500 mm para instalaciones en escaleras donde la carga dinámica es mayor.
3. Localice el sustrato estructural — confirme que todas las posiciones de fijación tengan un sustrato de pared sólido (mampostería, hormigón o estructura de madera) detrás del acabado de la pared. No fije los soportes solo a paneles de yeso sin respaldo estructural.
4. Perfore agujeros guía en cada posición de soporte marcada utilizando una broca de mampostería o madera adecuada para su sustrato. Limpie el polvo de perforación de cada agujero.
5. Inserte anclajes de pared apropiados para su tipo de sustrato (anclajes de acero inoxidable para áreas húmedas, anclajes de expansión estándar para áreas secas).
6. Monte los soportes de pared ABS utilizando los tornillos de acero inoxidable suministrados. Use un nivel de burbuja para confirmar que todos los soportes estén a la misma altura en toda la instalación antes del ajuste final.

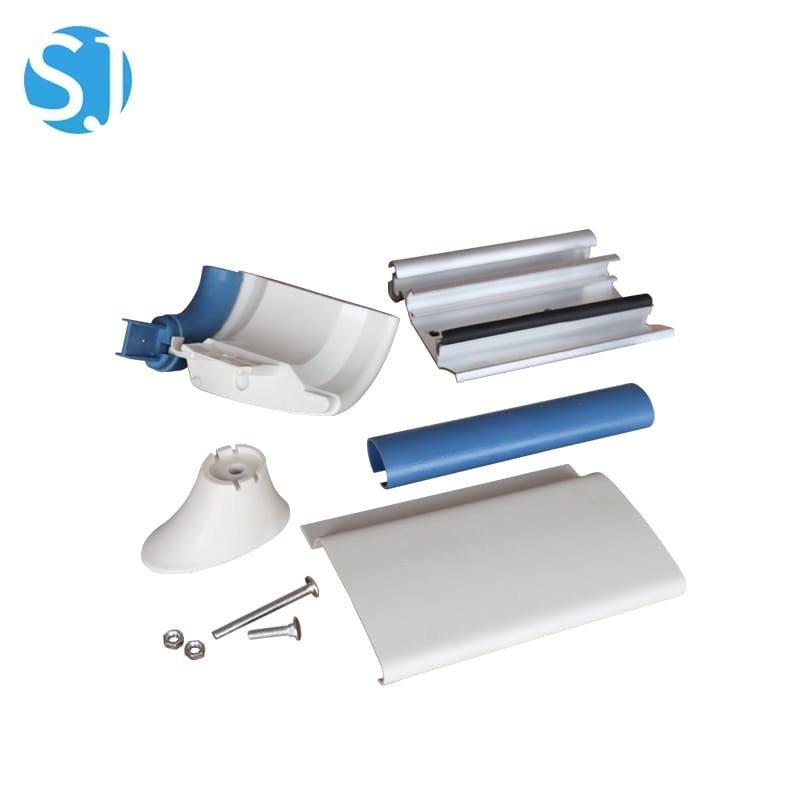

7. Deslice el retenedor de aluminio sobre los soportes montados. Para tramos continuos, une las secciones con los conectores de unión de aluminio suministrados.
8. Coloque el recubrimiento de PVC/vinilo sobre el retenedor de aluminio. El recubrimiento se ajusta a presión sobre el retenedor y se encaja firmemente en su posición a lo largo de toda su longitud.
9. Coloque las tapas finales y accesorios de esquina ABS en los extremos de cada tramo y en las esquinas de la pared. Las tapas deben presionarse firmemente hasta encajar en el perfil del retenedor.
10. Aplique una carga firme lateral y descendente al pasamanos instalado en múltiples puntos para confirmar la fijación segura antes de devolver el pasillo al uso.
Mismo proceso de 10 pasos que el HR-140. Nota adicional: la construcción de doble perfil del HR-143 significa que la barra de agarre superior y la sección de parachoques inferior están conectadas pero son funcionalmente distintas. Al instalar en esquinas, asegúrese de seleccionar accesorios de esquina para el ancho de perfil de 143 mm (no el accesorio más estrecho del HR-140). Los accesorios de esquina se suministran por separado; especifique accesorios de esquina HR-143 al pedir accesorios.
Ventajas del producto
· Una sola instalación para dos funciones — eliminar la necesidad de especificar e instalar una barra de agarre y una protección contra impactos separadas reduce el tiempo de instalación, el número de fijaciones a la pared y el costo del proyecto
· Cumplimiento de especificación europea — las dimensiones del perfil se alinean con las directrices europeas de pasamanos de pasillo sanitario, convirtiendo al HR-143 en la especificación estándar de Jincheng para proyectos europeos e internacionales con estándares de diseño alineados con la UE
· Agarre cómodo para pacientes con fuerza de agarre reducida — la barra redonda superior de 38 mm proporciona una superficie de agarre con toda la mano que los pacientes con artritis, debilidad posterior a un accidente cerebrovascular o fuerza de agarre limitada pueden usar eficazmente, en comparación con sujetar la superficie de un perfil plano ancho
Preguntas frecuentes
P: ¿Cómo se diferencia el HR-143 del HR-140 dado el ancho similar de clase 140 mm?
R: El HR-140 tiene un único perfil curvo continuo que funciona tanto como superficie de agarre como de protección de pared en todo su ancho de 140 mm. El HR-143 tiene una barra de agarre redonda superior distinta de 38 mm y un parachoques plano inferior de 127 mm; dos zonas funcionales separadas en un perfil. El HR-143 proporciona una superficie de agarre más ergonómicamente definida pero tiene un perfil más complejo. Especifique el HR-140 para aplicaciones de pasillo estándar; especifique el HR-143 donde las especificaciones alineadas con Europa requieran un diámetro de barra de agarre redonda distinto.
P: ¿Qué tipo de soporte utiliza el HR-143 en comparación con el HR-140?
R: El HR-143 utiliza soportes de perforación de acero inoxidable. El HR-140 utiliza soportes ABS engrosados. Los soportes de acero inoxidable del HR-143 proporcionan mayor resistencia mecánica adecuada para el perfil más pesado de 143 mm. Todos los soportes se incluyen en el pedido del HR-143.
