Características del producto
· Diámetro ergonómico de 38 mm — diámetro de agarre óptimo para una amplia gama de tamaños de mano de adultos; cumple con el rango de agarre estándar ADA y europeo de accesibilidad (32–50 mm)
· Perfil delgado y compacto — la proyección de 38 mm es visualmente discreta; adecuada para entornos sanitarios de estilo residencial, residencias de ancianos e instalaciones sanitarias de hoteles
· Núcleo de aluminio de 1,6 mm — rigidez estructural para un pasamanos de pasillo; la misma capacidad de carga calificada (200 kg/m) que los modelos más anchos de la serie HR a pesar del perfil delgado
· Grosor de recubrimiento de PVC de 2,0 mm — recubrimiento más grueso en relación con el diámetro del perfil; proporciona buena durabilidad de superficie para el contacto continuo de la mano a lo largo del pasamanos
· Extremo de goma antichoque — elemento de goma interno en las zonas de contacto; reduce el ruido del contacto de bastones y andadores con el pasamanos
· PVC antibacteriano, ignífugo, impermeable — especificación completa de superficie sanitaria
· Coincidencia de color personalizada Pantone — adecuado para coordinación con esquemas de color de interior específicos
· Rango de longitud de 1 a 6 m — longitudes personalizadas disponibles; adecuado tanto para tramos cortos de pasillo como para rutas completas de pasillo
Especificaciones del producto
| Parámetro | Especificación |
|---|
| Modelo | HR-038 |

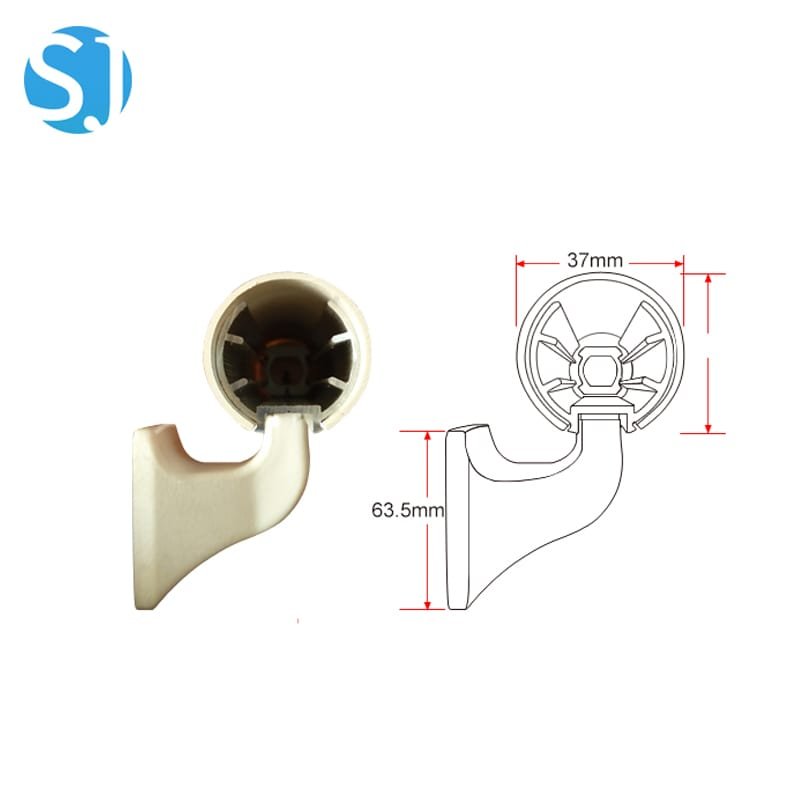

| Diámetro del perfil | 38 mm |
| Longitud estándar | 4000 mm (personalizada 1–6 m) |

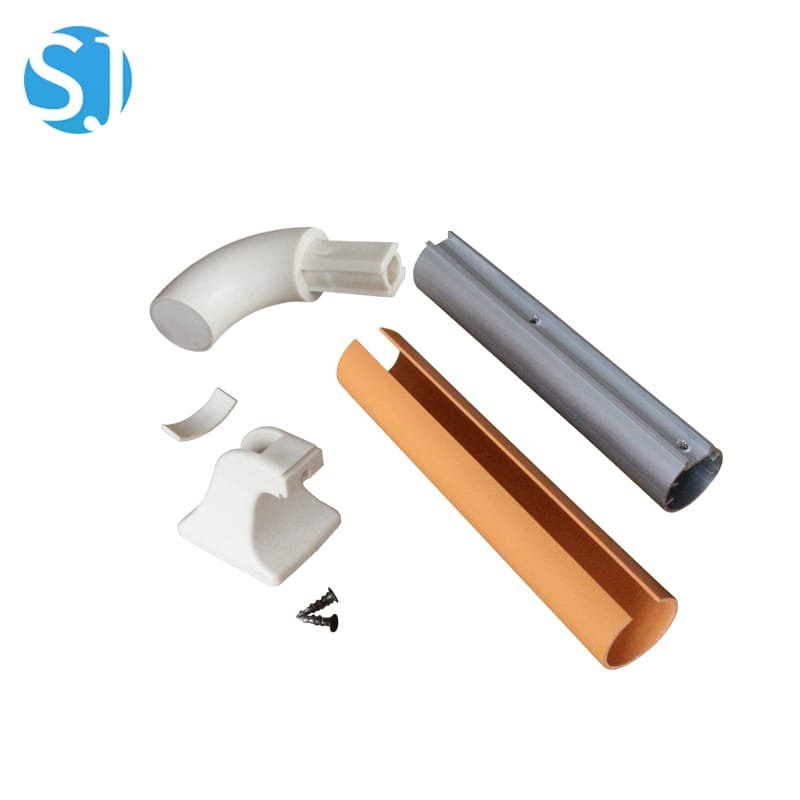

| Construcción | Retenedor de aluminio + recubrimiento de PVC/vinilo + tapa final ABS + goma antichoque |

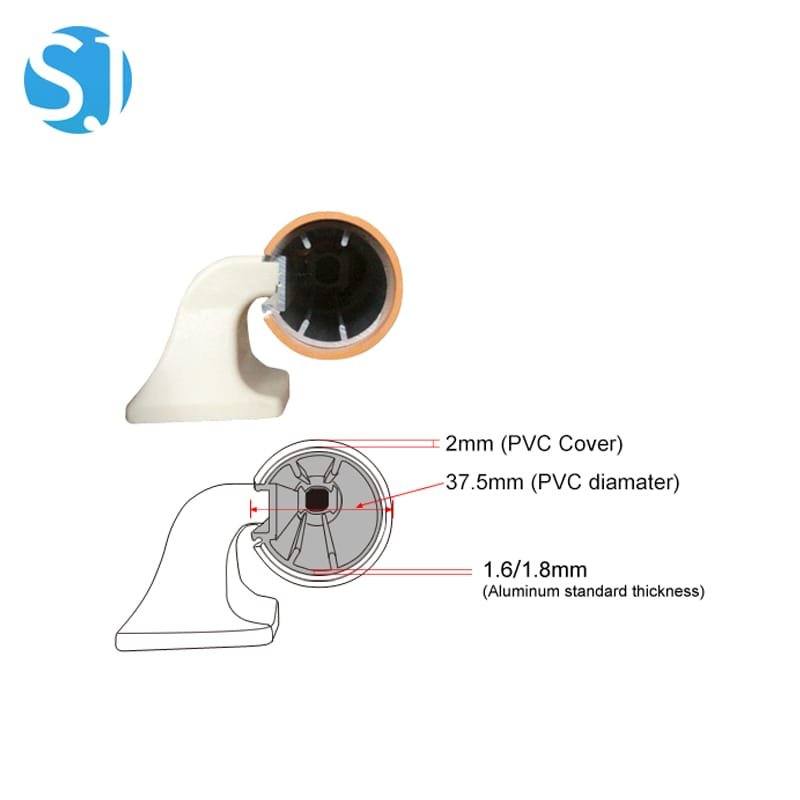

| Grosor del aluminio | 1,6 mm |
| Grosor del recubrimiento PVC | 2,0 mm |
| Peso | Recubrimiento PVC: 0,4 kg/m / Retenedor de aluminio: 0,8 kg/m / Tapa final: 0,03 kg/pieza |
| Características de superficie | Ignífuga, impermeable, antibacteriana, resistente a rayones, resistente a impactos |
| Método de instalación | Perforación con soportes de montaje |
| Opciones de color | Coincidencia personalizada Pantone / colores estándar disponibles |
| Capacidad de carga | 200 kg/m |
| Aplicaciones | Pasillos hospitalarios, habitaciones de pacientes, escaleras, residencias de ancianos, centros de rehabilitación, escuelas |
| Embalaje | 4 m/pieza, embalaje de exportación estándar |
Aplicaciones
· Pasillos de residencias de ancianos y cuidado de personas mayores — barra de agarre compacta adecuada para entornos de cuidado con estética residencial; proporciona soporte esencial para caminar sin la apariencia institucional de los perfiles anchos de protección antichoque
· Pasillos de habitaciones de pacientes en hospitales — pasamanos de pasillo secundario junto con protectores de pared; proporciona soporte de agarre en pasillos más estrechos donde un perfil ancho reduciría el espacio de circulación
· Pasillos y salas de terapia en centros de rehabilitación — el diámetro de agarre ergonómico de 38 mm es la especificación preferida para pasillos utilizados en entrenamiento de marcha durante fisioterapia
· Instalaciones sanitarias y de bienestar de hoteles — pasamanos compacto discreto para pasillos de ala sanitaria en entornos hoteleros y de hospitalidad
· Residencias de cuidado y centros de vida asistida — el perfil delgado se integra con el diseño de interior residencial mientras proporciona soporte de pasillo accesible para los residentes
· Escaleras — el diámetro de 38 mm cumple con la mayoría de los requisitos del código de construcción para el diámetro de agarre del pasamanos de escalera; adecuado para tramos continuos de pasamanos en escaleras
Pasos de instalación
1. Determine la altura de montaje — para pasillos hospitalarios generales, 850–900 mm desde el suelo terminado hasta la parte superior del pasamanos HR-038. Para entornos de cuidado de ancianos y residenciales, confirme con el terapeuta ocupacional; se puede especificar una altura más baja de 800–850 mm para usuarios sentados y residentes mayores de estatura más baja.
2. Marque las posiciones de los soportes con un espaciado de 500–600 mm para uso estándar en pasillos. Para escaleras, use un espaciado de 300–400 mm y asegúrese de que todos los soportes estén perpendiculares a la pendiente de la escalera.
3. Confirme el sustrato estructural en todas las posiciones de fijación. El HR-038 es un perfil delgado; asegúrese de que las posiciones de fijación estén en un sustrato de pared sólido a pesar del menor peso visual del producto.
4. Perfore, ancle y monte los soportes siguiendo el proceso de instalación estándar de la serie HR (igual que los pasos 3–6 del HR-140).
5. Deslice el retenedor de aluminio sobre los soportes montados. Asegúrese de que el retenedor esté nivelado en toda su longitud usando un nivel de burbuja.
6. Coloque el recubrimiento de PVC sobre el retenedor. El recubrimiento debe encajar firmemente sobre el retenedor en toda su longitud sin huecos ni bordes levantados.
7. Coloque las tapas finales ABS en ambos extremos del tramo. El elemento de goma antichoque debe colocarse en cada ubicación de tapa final para proteger el extremo del pasamanos contra impactos.
8. Para tramos continuos de pasillo, une las secciones del retenedor en los soportes con los conectores de unión de aluminio suministrados.
9. Aplique una carga de prueba en múltiples puntos del pasamanos instalado antes de devolver el pasillo al uso.
Ventajas del producto
· Enfoque en función ergonómica — el diámetro de 38 mm es la dimensión de agarre óptima para el soporte de marcha del paciente; el HR-038 ofrece la máxima función de agarre por milímetro de proyección de pared en comparación con los perfiles más anchos de protección antichoque
· Estética residencial — el perfil redondo delgado no se percibe como un dispositivo institucional de seguridad; se integra con el diseño de interior de estilo residencial en residencias de ancianos, centros de rehabilitación y entornos sanitarios de hoteles
· Económico por metro lineal — menor costo de material que los perfiles más anchos; adecuado para proyectos con presupuesto limitado donde la protección de pared se proporciona mediante protectores de pared separados y la función del pasamanos es la prioridad
Preguntas frecuentes
P: Si el HR-038 tiene solo 38 mm de ancho, ¿proporciona alguna protección de pared?
R: El HR-038 proporciona soporte de agarre principal para los usuarios del pasillo, con una función mínima de protección antichoque de pared dado su perfil delgado. Para una protección completa de pared hospitalaria, el HR-038 generalmente se instala junto con un protector de pared de PVC separado (como el WG-150 o WG-200B); el protector de pared maneja la zona de protección contra impactos mientras el HR-038 proporciona la barra de agarre. Si necesita un solo producto que ofrezca ambas funciones, especifique uno de los perfiles más anchos de la serie HR (HR-140, HR-143, HR-159 o HR-200).
P: ¿Cuál es la capacidad de carga del HR-038 dado su perfil delgado?
R: A pesar de su delgado diámetro de 38 mm, el HR-038 está calificado para 200 kg/m, la misma capacidad de carga que los perfiles más anchos de la serie HR. Esto se logra mediante el núcleo de aluminio estructural de 1,6 mm, que es proporcionalmente más grueso en relación con el diámetro del perfil que los retenedores utilizados en perfiles más anchos.
P: ¿Se puede instalar el HR-038 en una pared curva?
R: El perfil redondo delgado del HR-038 puede seguir curvas suaves de pared más fácilmente que los perfiles de cuerpo ancho. El retenedor de aluminio se puede doblar en frío en el sitio para seguir curvas moderadas de pared. Para curvas cerradas (radio inferior a aproximadamente 3 m), contáctenos para asesoramiento sobre el método de instalación adecuado.
