Guía de Especificación de Protección de Paredes Hospitalarias para Arquitectos y Redactores de Especificaciones

Una especificación de protección de paredes hospitalarias redactada en la fase de diseño se convierte en el marco legal y técnico para la contratación, instalación y puesta en marcha. Una especificación bien redactada evita la sustitución de productos no conformes, coordina la interfaz entre los componentes de protección de paredes, y da al contratista requisitos de instalación claros.

Esta guía está escrita para arquitectos, planificadores sanitarios y redactores de especificaciones de proyecto que están desarrollando una especificación de protección de paredes para un proyecto hospitalario.


Los cuatro componentes de una especificación completa de protección de paredes hospitalarias

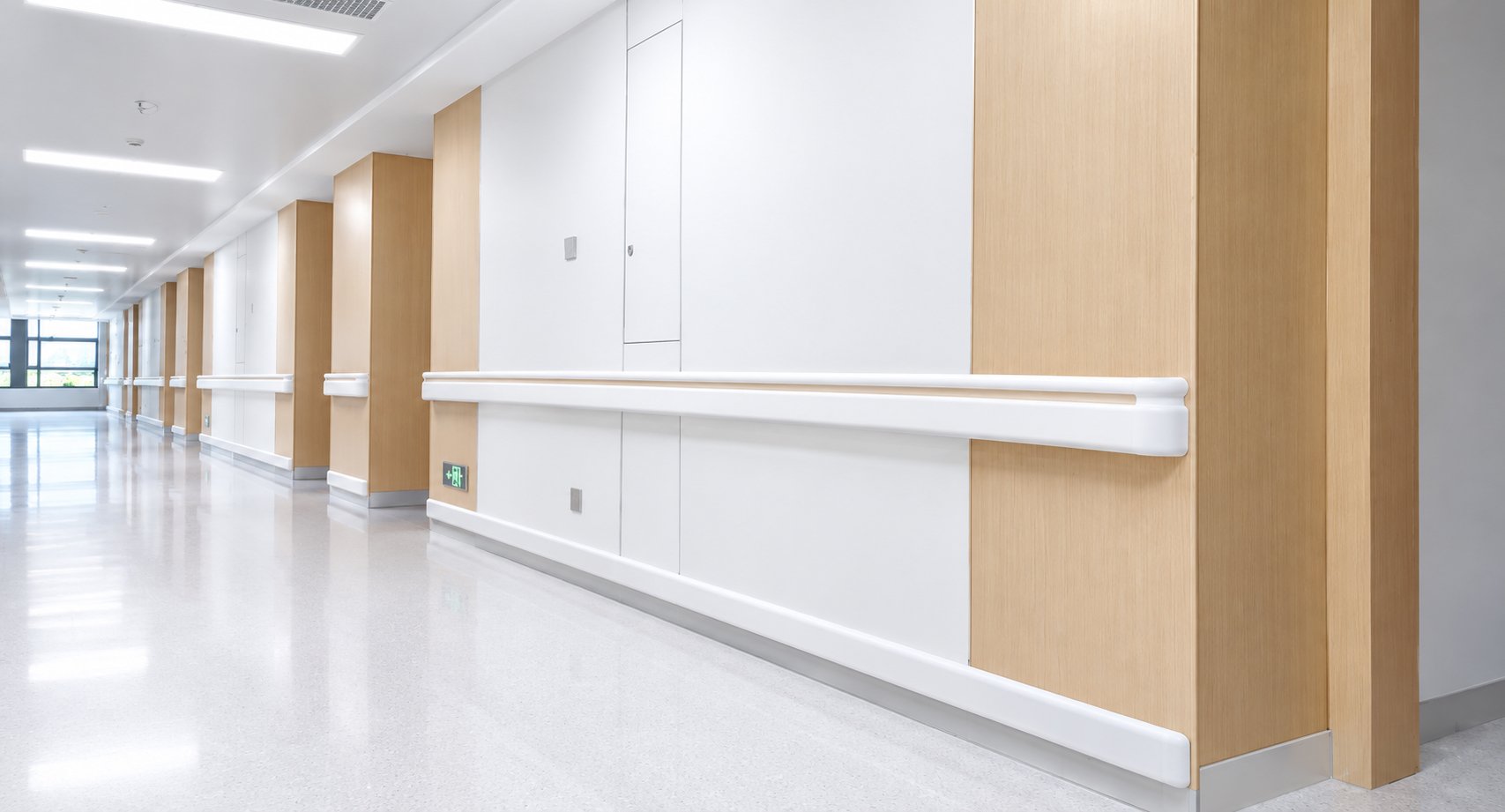

Un sistema completo de protección de paredes de corredor hospitalario consiste en:

1. Sistema de pasamanos — carril continuo montado en pared que proporciona soporte de movilidad para los pacientes y protección incidental de la pared
2. Sistema de protector de pared — absorbente de impactos de perfil ancho a media altura del corredor
3. Sistema de protector de esquina — protector de borde vertical en todas las esquinas exteriores del corredor
4. Lámina de protección de pared de vinilo (opcional) — revestimiento de pared de área completa para zonas de impacto de alta intensidad

Los cuatro componentes deben especificarse juntos y coordinarse en cuanto a color, compatibilidad de materiales y secuenciación de instalación.


Sección 1: Especificación del Sistema de Pasamanos

Descripción del producto
Pasamanos continuo de corredor hospitalario montado en pared, exterior de PVC-vinilo con retén interior de aleación de aluminio extruido, instalado a una altura nominal de superficie de agarre de [900mm / 34-38 pulgadas] sobre el nivel del suelo terminado, en ambos lados de todos los corredores de pacientes según se indique en los planos.

Requisitos de material
- Espesor del panel de PVC: mínimo 2,0mm
- Retén interior de aleación de aluminio: 6063-T5 o equivalente
- Material del soporte: plástico ABS de ingeniería o aluminio
- Accesorios de codo (esquinas interiores y exteriores): PVC, para combinar con el color del cuerpo del pasamanos
- Tapones de extremo: PVC, para combinar con el color del cuerpo del pasamanos

Requisitos de rendimiento
- Superficie: no porosa, antibacteriana, compatible con desinfectantes de grado hospitalario
- Resistencia al impacto: capaz de soportar colisiones repetidas de sillas de ruedas y equipos hospitalarios estándar sin deformación superficial ni fallo del soporte
- Diámetro de agarre: [38mm / 40mm] (confirmar con la norma de accesibilidad aplicable)
- Separación de pared (centro del agarre a la superficie de la pared): mínimo 38mm (ADA) / 45mm (EN ISO 21542)

Cláusula de cumplimiento
La altura de instalación deberá cumplir con [ADA Sección 505 / EN ISO 21542 / AS 1428.1 / BS 8300] según corresponda. El contratista deberá confirmar el cumplimiento con la norma de accesibilidad vigente antes de la instalación. Las desviaciones del rango de altura requerido deberán corregirse sin coste adicional para el propietario del proyecto.

Color
Según se especifique en el Cuadro de Acabados, o según se seleccione de la gama de colores estándar del fabricante. Colores personalizados (referencia Pantone/RAL) disponibles sujeto a cantidad mínima de pedido.

Sustitución
No se permite ninguna sustitución sin aprobación escrita del arquitecto. Los sustitutos deben demostrar rendimiento equivalente frente a todos los requisitos declarados.


Sección 2: Especificación del Sistema de Protector de Pared

Descripción del producto
Protector de pared de impacto de perfil ancho, cuerpo de PVC-vinilo con retén interior de aleación de aluminio extruido, instalado a [300–450mm] desde el nivel del suelo terminado.

Requisitos de material
- Ancho del cuerpo: [WG-100 / WG-120 / WG-150 / WG-200] según se especifique
- Superficie de PVC: espesor mínimo de panel de 1,5mm
- Núcleo de aleación de aluminio: extruido
- Conectores y tapones de extremo: PVC a juego

Requisitos de rendimiento
- Superficie: no porosa, lisa, antibacteriana, limpiable con desinfectantes de grado hospitalario
- Resistencia al impacto: resiste impactos laterales repetidos de equipos hospitalarios con ruedas sin deformación visible del perfil del cuerpo
- Clasificación de fuego: mínimo Clase [A / B1] según lo requerido por el código de construcción local
- Coincidencia de color: los protectores de pared y los pasamanos deberán ser del mismo fabricante y el mismo lote de color para garantizar la consistencia visual

Requisito de instalación
Los protectores de pared deberán ser continuos a lo largo de toda la longitud de las secciones de corredor protegidas. Solo se permitirán huecos en las aperturas de puertas, con las terminaciones de tapón de extremo apropiadas en cada hueco.


Sección 3: Especificación del Sistema de Protector de Esquina

Descripción del producto
Perfil de protección de esquina vertical de altura completa, instalado en todas las esquinas exteriores del corredor.

Requisitos de material
- Ancho del ala: [25mm / 40mm / 50mm] por ala según se especifique
- Material: PVC (estándar) / Acero inoxidable SUS304 (donde se especifique para requisitos de alto impacto o estéticos)
- Altura: altura completa desde el suelo terminado hasta [techo / 2400mm / según se especifique]

Requisitos de rendimiento
- Los protectores de esquina deberán ser capaces de soportar impactos repetidos de sillas de ruedas, carros y camas de pacientes sin deformación visible, agrietamiento o separación de la pared
- Acabado superficial: liso, limpiable, no poroso


Sección 4: Lámina de Protección de Pared de Vinilo (donde se especifique)

Descripción del producto
Revestimiento de pared de vinilo de área completa, instalado en paredes en zonas de alto impacto.

Requisitos de material
- Espesor de la lámina: [1,0mm / 1,5mm / 2,0mm] según se especifique
- Material: PVC vinilo
- Adhesivo: adhesivo sensible a la presión preaplica do en la lámina, o adhesivo de contacto aplicado in situ

Requisitos de rendimiento
- Clasificación de fuego: mínimo Clase B1


Requisitos de coordinación

Las siguientes interfaces deben abordarse en el programa de instalación del contratista:

1. Interfaz pasamanos vs protector de pared: Donde se instala tanto un pasamanos como un protector de pared en la misma pared, sus posiciones verticales deben coordinarse para que no se superpongan. Típicamente, el cuerpo del protector de pared se sitúa debajo del cuerpo del pasamanos, con una separación de 20–30mm.

2. Interfaz protector de esquina vs protector de pared: En las esquinas del corredor, el protector de esquina cubre el borde; el protector de pared termina en la cara del protector de esquina.

3. Terminaciones en puertas: En todas las aperturas de puertas, todos los perfiles de protección de paredes (pasamanos, protector de pared) terminarán con el tapón de extremo apropiado, posicionado a 50mm de la cara del marco de puerta.

4. Secuencia de instalación: Los protectores de esquina se instalan típicamente primero. Los protectores de pared se instalan en segundo lugar. Los pasamanos se instalan en último lugar.


Solicitud de documentación de especificación a Jincheng

Jincheng proporciona la siguiente documentación para fines de especificación y contratación:
- Fichas técnicas de producto para todos los productos de las series HR, WG, CG y VS
- Gráficos de gama de colores (colores estándar y proceso de color personalizado Pantone/RAL)
- Guías de instalación para cada tipo de producto
- Informes de ensayo de clasificación de fuego (a petición)
- Cotización de proyecto basada en la tabla de habitaciones/corredores o el plano de planta

Envíe su plano de planta y requisitos de especificación a:

info@sjproduct.com        WhatsApp: +86 19531351404
